NIST SRM2831陶瓷和硬质合金的维氏硬度（标准品）旨在用于校准所有硬度和显微硬度试验机，通过该试验机进行维氏压痕，然后用显微镜进行测量。 SRM 在抛光面的中间有五个 NIST 制造的压痕（图 1），这些压痕针对单个对角线长度、平均对角线长度和在 9.8 N (1 kgf) 负载下形成的压痕的平均硬度值进行了认证。 SRM 2831 的一个单元由一个 25 mm D × 9.5 mm 的圆盘组成，其标称硬度约为 15.0 GPa (1530 kgf/mm2)，封装在一个木盒子。每个单元都经过单独认证，并带有一个序列号（字母 W 后跟一个连字符和磁盘编号），刻在磁盘的相对（底部）面上。

维氏硬度计算为 HV = α P/d2 ，其中 P 是压痕载荷，d 是平均对角线尺寸 [(d1 + d2 )/2]，α 是压头常数，对于理想的维氏压头来说， 1.8544。如果 P 的单位为牛顿，d 的单位为米，则 HV 的单位为 N/m2 或 Pa。可以使用 1 × 10-9 的转换因子将 HV 转换为 GPa 的单位。在此证书中，为方便用户，括号中还包括了以 kgf/mm2 表示的较旧的传统硬度单位。

认证值：

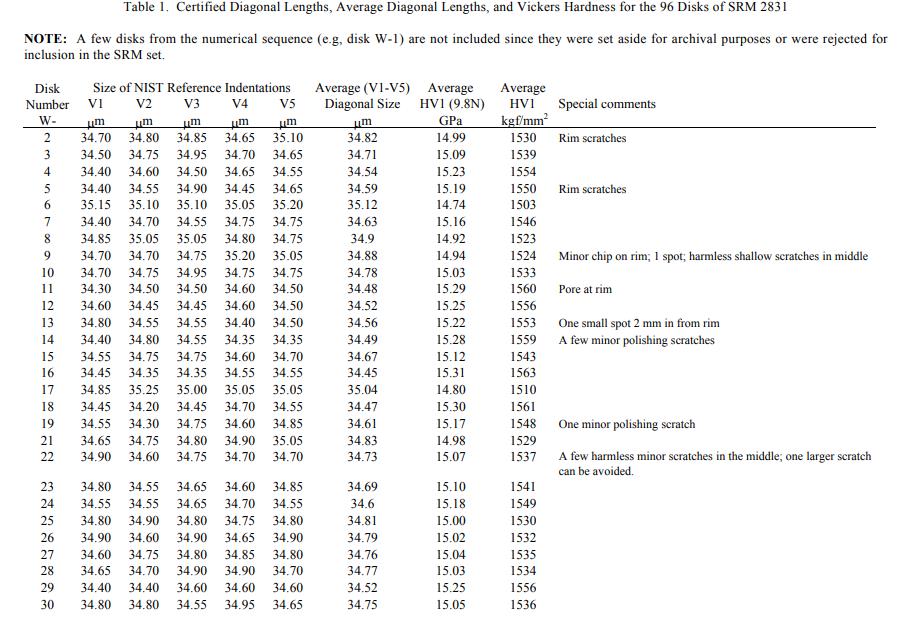

表 1 中提供了每个圆盘的 NIST 压痕的单个对角线长度、平均对角线长度和平均维氏硬度的认证值。表 1 中还包括有关特定圆盘的特别说明。每个认证值的不确定度下面给出。

单个对角线长度：表 1 显示了该特定磁盘的 5 个 NIST 压痕的认证单个对角线长度（以微米为单位）。NIST 压痕标识为 V1 到 V5（图 1）。

表 1 中列出了每个压痕的平均对角线尺寸 d = (d1 + d2)/2。单个 NIST 压痕尺寸的不确定性在 95% 置信水平下为 ± 0.32 µm (± 0.9 %)。括号中的数字是以百分比表示的变异系数的两倍。单个未来（新）压痕的不确定性稍大一些，在 95% 的置信水平下为 ± 0.35 µm (± 1.0 %)。

平均对角线长度：

NIST SRM2831陶瓷和硬质合金的维氏硬度（标准品）表 1 中还列出了五个 NIST 压痕的认证平均对角线长度。在 95% 的置信水平下，五个 NIST 压痕的平均值的不确定度为 ± 0.14 µm (± 0.4 %)。五个未来新压痕的平均对角线尺寸的不确定性为 ± 0.20 µm (± 0.6 %)，同样处于 95 % 的置信水平。
