ERM-FA016bl 钢夏比V型缺口试样 120J标准品由5个查比V型缺口试件组成，它们是标称尺寸为55mmx10mmx10mm的矩形钢筋，带有一个V型缺口，精确加工至ISO148-3规定的公差。五个试件装在一个装满油的塑料袋中，以防止氧化。

预期使用

ERM-FA016bl 钢夏比V型缺口试样 120J是ISO148-3(用于测试机器验证的CharpyV参考试件的制备和鉴定)中提到的“认证参考试件”。根据ISO148-2中详细描述的程序，其中五种经认证的参考试件用于对尖.端半径为2mm的冲击试验机的间接验证。

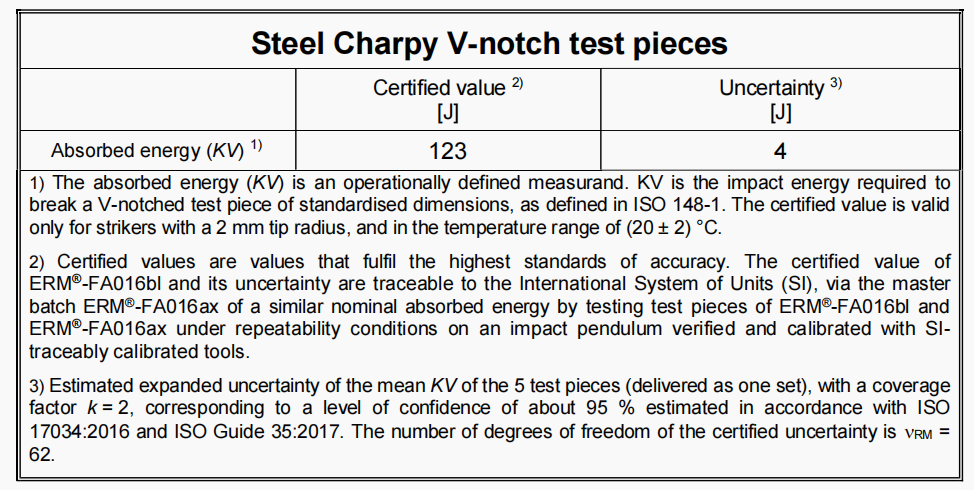

间接验证提供了对用户的夏比钟摆冲击机的偏差的评估。偏置值是间接验证后摆夏比试验测量不确定度计算的一个因素。认证值和相关的不确定性（在证书第1页给出）是此不确定性评估的输入参数。此外，当测试有限数量的试件时，不确定度计算需要检查自由度的数量，为此需要认证的不确定度的数量，VRM。在ERMFA016bl是VRM=62。

特别注意测试前试件的清洁和调节。测试前必须从试件表面的油，不得损坏试件边缘。在去除保护油层和实际试验之间，可能会发生腐蚀。这必须通过限制这段时间来避免，同时保持试件的清洁。

以下的清洁和调节程序被认为是良好的做法。

1.首先使用吸收剂清洁组织来去除多余的油。请特别注意试件的凹口，但不要使用硬刷（如钢）去除凹口中的油。

2.用有机溶剂进行第二步清洗。在进行步骤3之前，应用吸收性组织擦拭任何残留溶剂。

3.一旦样品脱脂，只戴着干净的手套操作样品。这是为了防止在清洁时间和实际测试之间发生腐蚀。

4.试验前，将试件带至试验温度（20±2)°C。为确保达到热平衡，请在测试前至少3小时将试件移到测试实验室。

在清洗和平衡后，构成crm单元的五个试件需要用按照ISO148-1标准操作的钟摆冲击试验机进行破碎。在测试前，必须清洗铁砧。必须指出的是，夏比试件有时会在夏比摆锤砧上留下碎片。因此，必须定期检查铁砧，如果发现碎片，就必须清除。

储存

ERM-FA016bl 钢夏比V型缺口试样 120J标准品试件在使用前应保存在室温（18±5）°C中。欧盟委员会不能对在客户的场所储存材料期间发生的变化负责，特别是在开放的单位中。
