SRM 8988 二氧化钛粉末 - 粒度分布 标准品旨在用于评估和校准用于测量 0.1 μm 至 0.5 μm 粒径范围内的粒径分布 (PSD) 值的设备。使用激光散射 (LLS) 和 X 射线圆盘离心 (XDC) 测量 PSD 值，这是 PSD 的两种常用方法确定价值。一个 RM 8988 单位由一个装有大约 6 克金红石二氧化钛粉末的瓶子组成。

参考值：

使用 LLS 和 XDC 技术确定累积质量分布值。

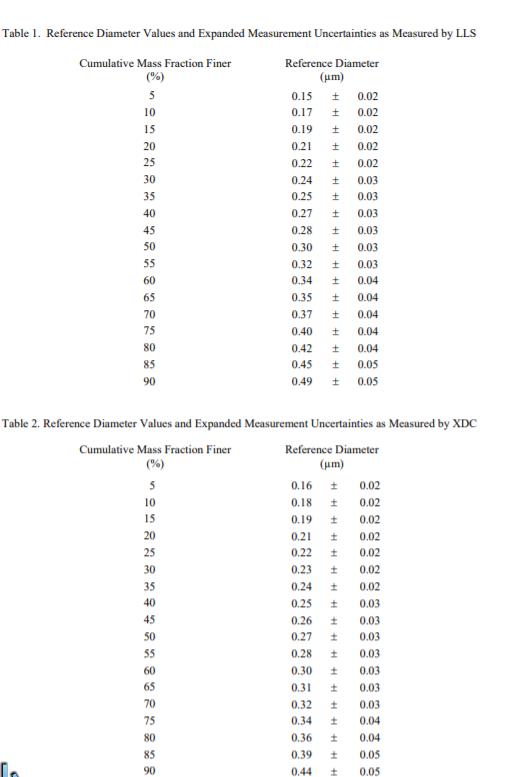

参考值是对真实值的最佳估计的非认证值；但是，这些值不符合 NIST 的认证标准 [1]。两种技术的参考直径值和相关不确定度分别在表 1 和表 2 中给出。两种技术的结果比较如图 1 所示。使用限制最大似然 (REML) 估计方法 [2,3 ]。 RM 提供的参考直径值的误差分析遵循 ISO/JCGM 指南 [4] 中包含的建议。在确定

不确定度值：

（1）方法准确度； (2) 测量的再现性； (3) 瓶与瓶的材料差异。这些误差中的第一个是 B 类不确定性，估计直径为 ± 5%，而后两个误差是通过 REML 分析获得的。这些不确定性项使用平方根和进行组合以获得组合的标准不确定性。由于有足够的数据 (>30)，假设为正态分布，通过将组合标准不确定度乘以 k = 2 获得扩展的 (95%) 不确定度值。

信息值：

SRM 8988 二氧化钛粉末 - 粒度分布 标准品根据氦比重计测量，颗粒的质规定的测量不确定度内无限期有效，前提是按照本调查报告中的说明处理和储存 RM（参见“储存说明”）。因此，不需要定期重新校准或验证此 RM。如果 RM 被损坏、污染或以其他方式修改，则此报告无效。
